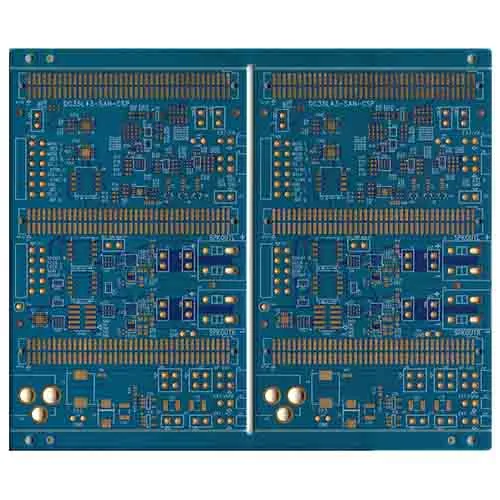

PCB pesanan kedua dua belas lapisan

Kriteria untuk stackup PCB 12-lapisan yang baik:

Viafull adalah pengeluar dan pembekal PCB dua belas lapisan kedua di China.

A. Pesawat tanah lebih disukai kerana mereka dapat laluan isyarat dalam konfigurasi microstrip.

B. PCB 12-lapisan berdasarkan satah tanah mempunyai impedans tanah yang rendah dan bunyi yang rendah.

C. Lapisan pertengahan antara lapisan berfungsi sebagai penghalaan untuk isyarat berkelajuan tinggi. Lapisan isyarat mesti disusun rapat antara satu sama lain walaupun di pesawat bersebelahan.

D. Anda mesti meletakkan lapisan pesawat dan lapisan isyarat di lapisan bersebelahan.

E. Pesawat besar dan pesawat kuasa digabungkan dengan ketat.

Pasukan Reka Bentuk Pakar kami memberi tumpuan kepada perkara-perkara berikut apabila memilih stackup 12-lapisan:

Lapisan isyarat harus sentiasa bersebelahan dengan pesawat

Pesawat kuasa boleh digunakan sebagai laluan balik untuk isyarat

Lapisan isyarat harus ditambah dengan ketat ke pesawat bersebelahan mereka

Tentukan bahagian pulangan isyarat
