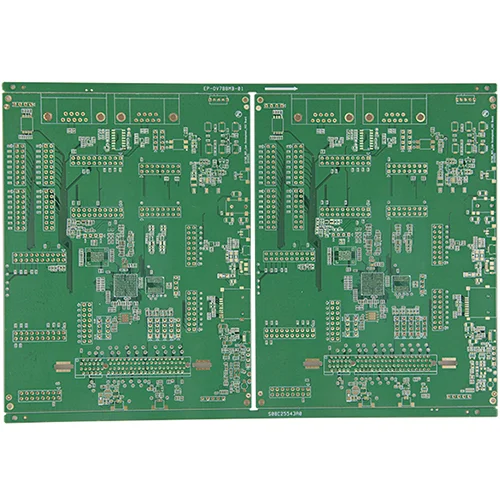

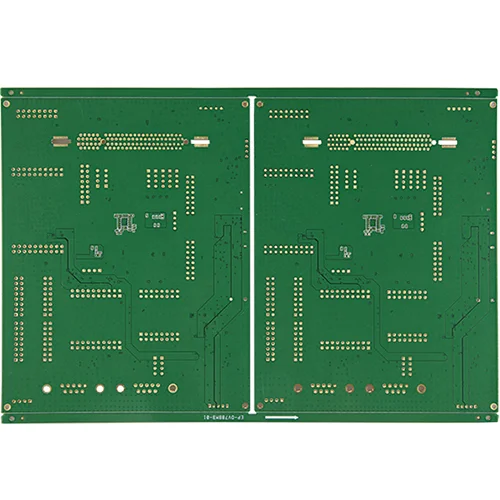

Memandu Perakam HDI PCB

Apa itu PCB HDI?

Viafull menjemput anda untuk melawat kilang kami untuk membeli HDI HDI PCB terbaru, laris, dan berkualiti tinggi. Kami tidak sabar untuk bekerjasama dengan anda. Interconnect Ketumpatan Tinggi (HDI) hanyalah PCB dengan lebih banyak hubungan dengan jejak minimum. Ini telah membawa kepada pengurangan lembaga. Komponen diletakkan lebih dekat bersama -sama, dan ruang papan dikurangkan dengan ketara, tetapi fungsi tidak dikompromi. Lebih tepat lagi, PCB dengan purata 120 hingga 160 pin per inci persegi dianggap PCB HDI. Reka bentuk HDI menggabungkan penempatan komponen padat dengan penghalaan sejagat. HDI mempopularkan teknologi microvia. Buat litar yang lebih padat dengan melaksanakan microvias, vias terkubur, dan vias buta. Kurangkan penggerudian tembaga dalam reka bentuk HDI.

Apakah kelebihan PCB HDI?

Kepelbagaian Luar Biasa: Papan HDI adalah ideal apabila berat, ruang, kebolehpercayaan, dan prestasi adalah kebimbangan utama.

Reka bentuk padat: gabungan buta, dikebumikan, dan mikrovia mengurangkan keperluan ruang papan.

Integriti isyarat yang lebih baik: HDI menggunakan teknologi melalui-dalam-pad dan buta melalui teknologi. Ini membantu menjaga komponen dekat antara satu sama lain, dengan itu mengurangkan panjang laluan isyarat. Teknologi HDI meningkatkan kualiti isyarat dengan mengeluarkan stub VIA, yang mengurangkan refleksi isyarat. Oleh itu, ia meningkatkan integriti isyarat dengan ketara kerana laluan isyarat yang lebih pendek.

Kebolehpercayaan yang tinggi: Pelaksanaan vias yang disusun menjadikan papan ini sebagai penghalang super terhadap keadaan persekitaran yang melampau.

Keberkesanan Kos: Fungsi papan 8-lapis standard melalui papan lubang (PCB standard) boleh dikurangkan kepada papan HDI 6-lapisan tanpa menjejaskan kualiti.
