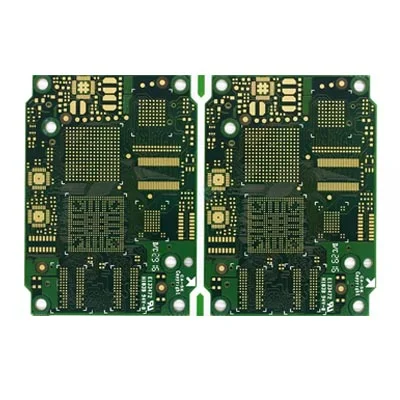

PCB Digital Automotif Kawalan Sepuluh lapisan HDI

Mengapa PCB memerlukan impedans?

Viafull adalah salah satu daripada pengilang dan pembekal PCB digital automotif yang dikawal oleh HDI profesional di China.

1. Semak garis meja untuk mempertimbangkan pemasangan komponen elektronik dan pertimbangkan kekonduksian selepas dimasukkan. Oleh itu, semakin rendah impedans, semakin baik rintangan.

2. Papan litar PCB mesti melalui pelapisan tembaga, timah elektroplating, kimpalan sambungan dan pautan pengeluaran proses lain. Bahan -bahan yang digunakan dalam pautan ini mesti memastikan ketahanan yang rendah untuk memastikan bahawa impedans keseluruhan papan litar dapat memenuhi keperluan kualiti produk dan memastikan operasi normal produk.

3. Penyaduran timah papan litar PCB adalah masalah yang paling biasa dalam keseluruhan pengeluaran papan litar dan merupakan pautan utama yang mempengaruhi impedans. Kecacatan terbesar lapisan penyaduran timah kimia adalah mudah untuk berubah, dan timah adalah miskin, yang akan menyebabkan papan litar menjadi sukar untuk disolder. Impedans yang berlebihan membawa kepada kekonduksian yang lemah atau prestasi pembetulan yang tidak stabil.

4. Terdapat pelbagai transmisi isyarat dalam konduktor di papan litar PCB. Apabila kadar penghantaran meningkat, kekerapan mesti meningkat. Sekiranya garis itu sendiri berbeza kerana kakisan, ketebalan, lebar garis, dan lain -lain, ia akan menyebabkan perubahan dalam nilai impedans. Isyaratnya diputarbelitkan, mengakibatkan penurunan prestasi papan litar, jadi nilai kawalan perlu dikawal dalam julat tertentu.
