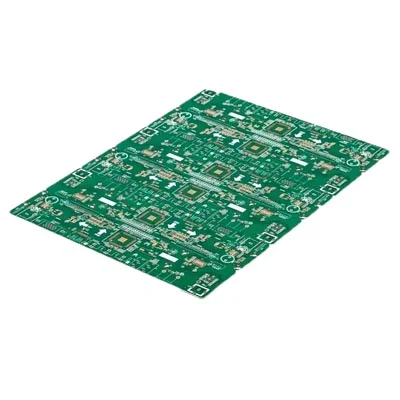

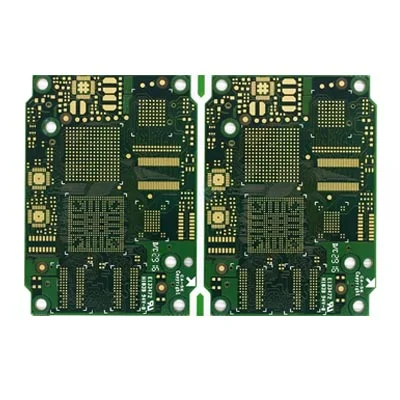

PCB kawalan impedans elektronik FR4

Lima faktor yang mempengaruhi impedans

Pertama: Ketebalan dielektrik. Peningkatan ketebalan dielektrik dapat meningkatkan impedans, sambil mengurangkan ketebalan dielektrik dapat mengurangkan impedans; Tablet separa pepejal yang berbeza mempunyai kandungan dan ketebalan gam yang berbeza. Ketebalan yang ditekan berkaitan dengan kebosanan penghancur dan program plat akhbar; Untuk apa -apa jenis plat yang digunakan, ketebalan lapisan dielektrik yang boleh dihasilkan mesti dikira, yang kondusif untuk merancang pengiraan. Toleransi acuan percubaan adalah kunci kepada kawalan ketebalan dielektrik.

Kedua: Lebar garis. Lebar garis yang semakin meningkat dapat mengurangkan impedans, sementara mengurangkan lebar garis dapat meningkatkan impedans. Keperluan kawalan lebar garis dapat memenuhi jurang keperluan kawalan impedans dalam toleransi +/- 10%. Jurang tidak boleh melebihi 10%. Lebar terutamanya dikawal oleh kawalan etsa. Untuk memastikan lebar garis, filem kejuruteraan dikompensasi mengikut etsa etsa etsa, kesilapan gambar, dan ralat pemindahan grafik untuk memenuhi keperluan lebar garis.

Ketiga: Ketebalan tembaga. Mengurangkan ketebalan garis boleh meningkatkan impedans, sementara peningkatan ketebalan garis dapat mengurangkan impedans; Lebar garis boleh dikawal oleh kawalan elektroplating grafik atau menggunakan foil tembaga ketebalan yang sepadan. Kawalan ketebalan tembaga memerlukan kawalan seragam. Blok pendarahan garis halus dan garisan pengasingan ditambah untuk mencegah ketebalan tembaga yang tidak sekata pada garisan, yang mempengaruhi pengagihan impedans yang tidak sekata kepada pengedaran tembaga pada permukaan CS dan SS. Lembaga ini diluluskan di papan untuk mencapai tujuan ketebalan tembaga dua sisi.

Keempat: pemalar dielektrik. Meningkatkan pemalar dielektrik dapat mengurangkan impedans, dan mengurangkan pemalar dielektrik dapat meningkatkan impedans. Pemalar dielektrik terutamanya dikawal oleh bahan. Papan yang berbeza mempunyai pemalar dielektrik yang berbeza. Ia berkaitan dengan bahan resin yang digunakan: papan FR4, pemalar dielektrik ialah 3. 9-4. 5, yang akan meningkat dengan peningkatan kekerapan penggunaan. 3. 9 Nilai impedans yang tinggi diperlukan untuk mendapatkan penghantaran isyarat yang tinggi, supaya terdapat pemalar dielektrik yang rendah.

Kelima: Ketebalan kimpalan, kimpalan bercetak akan mengurangkan impedans luaran. Secara umum, kimpalan bercetak boleh mengurangkan 2 ohm tunggal dan perbezaan 8 ohm. 2 kali nilai drop percetakan adalah dua kali ganda. Apabila dicetak lebih daripada 3 kali, nilai impedans tidak lagi berubah.
