Papan litar jari emas sisi

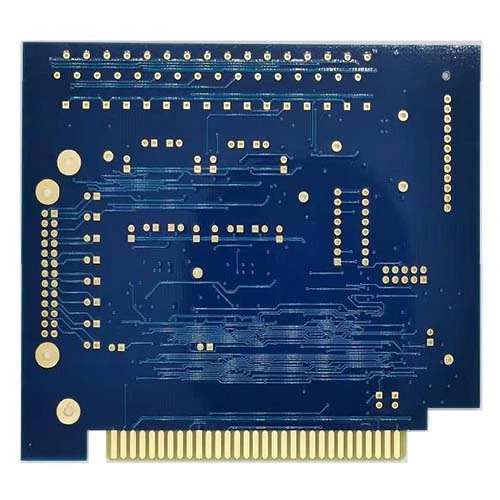

PCB jari emas adalah mereka yang mempunyai pad seperti jari emas, sering digunakan sebagai penyambung tepi.

Penyaduran emas kimia mempunyai solder yang sangat baik, tetapi proses pemendapan kimia bermakna ia terlalu lembut dan nipis untuk menahan haus berulang. Penyaduran emas lebih tebal dan lebih keras, menjadikannya ideal untuk mencatatkan semula kenalan penyambung tepi PCB. PCB jari emas biasanya perlu dikurangkan pada penyambung tepi untuk memastikan penyisipan mudah. Chamfering boleh ditentukan dalam butiran pesanan jika dinyatakan secara khusus.

Jari Emas adalah jawatan bersalut emas yang anda lihat di tepi penyambung papan litar bercetak (PCB). Tujuan jari emas adalah untuk menghubungkan PCB tambahan ke papan induk komputer. Jari emas PCB juga digunakan dalam pelbagai peranti lain yang berkomunikasi melalui isyarat digital, seperti telefon pintar pengguna dan jam tangan pintar. Kerana aloi mempunyai kekonduksian elektrik yang sangat baik, ia digunakan sebagai titik sambungan pada PCB.

Terdapat dua jenis emas yang sesuai untuk proses elektroplating jari emas PCB:

Gold rendaman nikel elektroless (Enig): Emas ini lebih kos efektif dan lebih mudah untuk solder daripada emas elektroplated, tetapi komposisi yang lembut, nipis (biasanya 2-5u ") membuat enig tidak sesuai untuk kesan haus dan litar papan litar yang dipasang.

Jari emas membolehkan papan litar yang berbeza untuk berkomunikasi antara satu sama lain. Dari kuasa ke peralatan, isyarat mesti lulus antara pelbagai kenalan untuk melaksanakan perintah yang diberikan. Apabila arahan ditekan, isyarat diluluskan di antara satu atau lebih papan sebelum dibaca. Sebagai contoh, jika anda menekan arahan jauh pada peranti mudah alih, isyarat dihantar dari peranti yang dibolehkan PCB di tangan anda ke mesin yang berdekatan atau jauh, yang seterusnya menerima isyarat melalui papan litar sendiri. Proses penyaduran jari emas melibatkan banyak langkah yang teliti. Ini memastikan bahawa setiap papan litar yang datang dari barisan pengeluaran dilengkapi dengan peralatan yang betul untuk menjalankan isyarat dengan sempurna. Piawaian yang terlibat dalam proses elektroplating juga membantu memastikan jari -jari emas di setiap papan litar sempurna sepadan dengan soket yang sepadan pada papan induk yang diberikan. Untuk memastikan bahawa semua jari dan soket emas ini sesuai, setiap PCB semua mesti lulus satu siri pemeriksaan dan ujian kecacatan. Jika penyaduran emas di papan litar tidak cukup lancar atau tidak mematuhi permukaan dengan cukup, hasilnya tidak akan cukup baik untuk pembebasan komersial. Agar jari Gold PCB bersatu, proses elektroplating mesti dijalankan dalam satu langkah di mana butiran di sekitar papan litar pertama kali selesai. Apabila jari perlu dilapisi, nikel digunakan pada tembaga. Kemudian, kemasan permukaan digunakan terakhir. Apabila segala -galanya sudah siap, papan diperiksa di bawah kaca pembesar dan diuji untuk melekat.

Semasa proses elektroplating jari emas PCB, piawaian tertentu mesti diikuti agar jari -jari berfungsi dengan baik. Reka bentuk PCB itu sendiri juga harus mempertimbangkan panjang jari yang sesuai dan kawasan yang diperlukan untuk penjajaran.

Tidak kira tujuan atau saiz PCB itu sendiri, peraturan berikut selalu digunakan untuk reka bentuk jari emas:

Dilapisi melalui lubang tidak sepatutnya dekat dengan jari emas, jari emas tidak boleh mempunyai sebarang hubungan dengan topeng pateri atau skrin sutera, dan kedua -duanya harus disimpan pada jarak tertentu, dan jari emas mesti selalu menghadapi tengah -tengah PCB (jika anda mahu bevel kelebihan) jika mana Atau, PCB mungkin tidak dimasukkan dengan betul ke dalam slot yang sepadan pada papan induk. Emas digunakan dalam jari penyambung pada PCB. Kekuatan emas membolehkan jari emas dimasukkan dan dikeluarkan beratus -ratus kali tanpa memakai hubungan sambungan. Tanpa perlindungan penyaduran emas, papan litar dapat dengan mudah kehilangan sambungannya selepas beberapa kegunaan.

Anda mungkin tertanya -tanya mengapa emas lebih baik daripada jenis logam lain. Lagipun, emas adalah salah satu unsur semula jadi yang paling jarang dan paling mahal. Bukankah lebih kos efektif untuk menanam tepi sambungan PCB dengan tembaga atau nikel? Walau bagaimanapun, fungsi yang diperlukan dari papan litar bercetak memerlukan emas. Memandangkan PCB berkembang menjadi bentuk moden mereka, emas ditentukan untuk menjadi logam hubungan sambungan yang paling sesuai kerana beberapa faktor. Kelebihan utama emas adalah kekonduksian dan ketahanan kakisan aloi. Untuk meningkatkan kekuatan, emas yang digunakan dalam papan litar bercetak sering digabungkan dengan nikel atau kobalt, yang memberikan rintangan memakai emas yang lebih besar dalam menghadapi aktiviti PCB yang berterusan.
