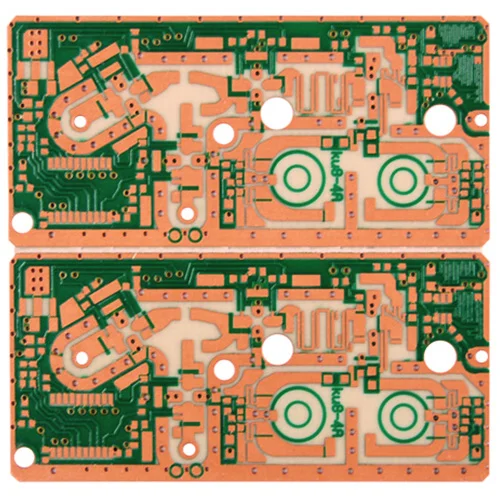

Papan Kekerapan Tinggi Isola

Aplikasi:

Viafull adalah pengeluar profesional, kami ingin memberi anda Lembaga Kekerapan Tinggi Isola dan kami akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya.

Automotif, backplane, RF/microwave, pengkomputeran mewah

Integriti isyarat, perubatan, ketenteraan, peranti mudah alih/telefon bimbit tanpa wayar

Keretapi, pelayan, suis/penghala, pengurusan terma, infrastruktur tanpa wayar

Apakah maksud isola pcb?

Papan litar bercetak jenis ini adalah kompleks dan dihasilkan menggunakan laminates berprestasi tinggi. Ia mengandungi komponen resin yang direka untuk memenuhi keperluan prestasi yang menuntut.

Jenis PCB ini digunakan dalam kebanyakan peranti elektronik seperti peralatan aeroangkasa dan elektronik pengguna mewah.

Jenis bahan yang digunakan dalam pCB isola

Terdapat bahan yang digunakan untuk mengeluarkan PCB Isola. Sebahagian daripada mereka termasuk:

Prepreg

Istilah ini dikaitkan dengan industri PCB. Ini dipanggil "prepreg". Ini adalah bahan dielektrik yang menyediakan penebat elektrik, serta fungsi penting lain. Ia diperbuat daripada kain serat kaca yang diselitkan dengan resin yang unik.

Resin ini menggabungkan sifat terma, elektrik, dan fizikal yang berbeza dengan prepreg. Ini penting untuk operasi PCB Isola yang betul.

Lamina Lamina Copper Clad Laminate

Ini termasuk laminate prepreg dengan lapisan nipis foil tembaga di kedua -dua hujungnya. Laminasi ini dicapai dengan memampatkan satu atau lebih lapisan tembaga dan prepreg bersama -sama di bawah keadaan panas, tekanan, dan vakum yang melampau.

Membina PCB Isola multilayer

Prepreg dan CCL digunakan untuk mengeluarkan PCB isola multilayer melalui operasi kompleks yang melibatkan pelbagai proses yang sering diulang.

Permukaan tembaga lamina terukir. Ini adalah untuk menghasilkan litar elektronik. Seterusnya, laminat dipasang dengan memasukkan satu atau lebih lapisan prepreg antara setiap lamina terukir untuk membentuk struktur multilayer.

Kemudian electroplating dan penggerudian bentuk interkoneksi elektrik antara lapisan PCB. Isola PCB yang dihasilkan adalah alat saling berkaitan di mana semikonduktor dan komponen lain dipasang.

Aplikasi PCB Isola

Laminates dan prepregs Isola PCB digunakan dalam peranti yang berbeza dan elektronik maju, termasuk:

Aplikasi Aeroangkasa

Aplikasi elektronik ketenteraan

Aplikasi peralatan perindustrian

Elektronik pengguna mewah

Rangkaian dan peralatan komunikasi lain

Aplikasi automotif

Aplikasi peranti perubatan

Bahan apa yang digunakan dalam sistem resin PCB isola?

Isola PCB menggunakan prepregs tanpa aliran, yang berdasarkan polimida dan sesuai untuk aplikasi PCB yang memerlukan suhu tinggi.

Mereka menggunakan sistem resin retardant api polyimide, yang sesuai untuk aplikasi yang memerlukan prestasi unggul dan sifat terma. Prepregs Isola menggunakan campuran polyimide dan resin termoplastik yang boleh disembuhkan sepenuhnya tanpa menggunakan metilena dianiline (MDA).

Ini mengakibatkan polimer dengan TG yang tinggi, tanpa masalah kelembutan dan kekuatan bon awal yang rendah. Akibatnya, sistem resin PCBS Isola jauh lebih tinggi daripada struktur resin polyimides thermoset tradisional.

Ciri -ciri Prepregs Isola

Berikut adalah beberapa ciri utama bahan PCB Isola:

Mengekalkan kekuatan ikatan pada suhu tinggi

Terdapat dalam pilihan bebas halogen

Prestasi terma yang lebih tinggi

Mengurangkan penyingkiran kerana pemesinan

Meningkatkan kebolehpasaran disebabkan oleh kelembutan yang dikurangkan

Hayat perkhidmatan panjang sistem resin
