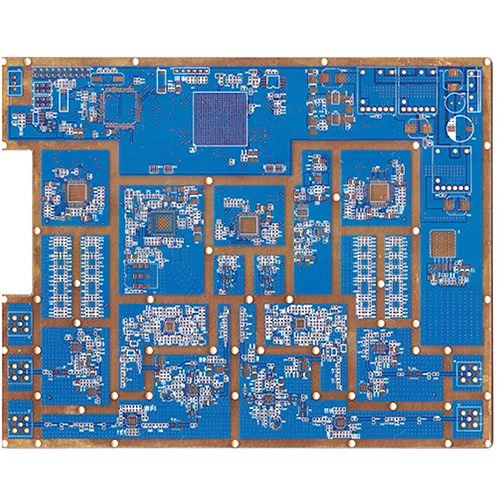

PCB hibrid frekuensi tinggi

Di manakah papan pencampuran frekuensi tinggi digunakan?

Penerima satelit, antena stesen pangkalan, penghantaran gelombang mikro, telefon kereta, sistem kedudukan global, komunikasi satelit, penyambung peralatan komunikasi, penerima, pengayun isyarat, rangkaian perkakas rumah, komputer pengkomputeran berkelajuan tinggi, osiloskop, instrumen ujian IC, dan sebagainya. Komunikasi frekuensi pertengahan, penghantaran berkelajuan tinggi, kerahsiaan yang tinggi, kualiti penghantaran yang tinggi, pemprosesan kapasiti penyimpanan yang tinggi dan bidang komunikasi dan komputer yang lain memerlukan papan litar bercetak mikro frekuensi tinggi.

Kaedah dan ciri-ciri penyusun hibrid frekuensi tinggi gelombang mikro

1. Struktur laminasi komposit yang dikawal oleh PCB hibrid tinggi, PCB hibrid frekuensi tinggi termasuk lapisan tembaga L1 (lembaran frekuensi tinggi), lapisan tembaga L2 (lembaran PP), lapisan tembaga L3 (substrat resin epoksi), lapisan tembaga L4 dalam urutan; Lapangan tembaga L2, L3, L4 disediakan dengan slot saiz yang sama pada kedudukan yang sama; L4 lapisan tembaga disusun dengan bahan penampan tiga-dalam-satu dari bahagian dalam ke luar, dan plat keluli dan kertas Kraft disusun dari luar ke luar; Plat aluminium, plat keluli, dan kertas Kraft disusun pada lapisan tembaga L1 dari dalam ke luar.

2. Menurut ciri pertama, bahan penampan tiga-dalam-satu adalah bahan penampan yang diapit di antara dua lapisan filem pelepasan.

3. Menurut ciri pertama, struktur berlapis papan kekerapan tinggi yang dikawal oleh lembaga campuran ciptaan ini dicirikan kerana lembaran frekuensi tinggi adalah lembaran polytetrafluoroethylene.

Ciri-ciri pengembangan dan kontraksi dari papan komposit PCB hibrid frekuensi tinggi adalah berbeza daripada substrat resin epoksi biasa, jadi melengkapkan dan mengecut lembaga adalah sukar untuk dikawal, dan kaedah pemprosesan pertama grooving dan kemudian menekan akan menyebabkan masalah logam masalah logam. Bahan penampan tiga-dalam-satu ditetapkan di satu sisi alur, dan bahan penampan boleh diisi ke dalam lubang alur semasa menekan untuk mengelakkan masalah penyok. Tekanan penampan kertas Kraft ditetapkan pada kedua -dua belah kadbod untuk mengimbangi pemindahan haba secara seragam, dan plat keluli ditetapkan untuk memastikan pengaliran haba seragam semasa menekan, supaya tekanan adalah rata, dan haba dan tekanan semasa proses menekan seimbang, untuk mengawal kelengkungan dan pengembangan lembaga.

Dengan perkembangan pesat teknologi komunikasi 5G, keperluan frekuensi yang lebih tinggi dikemukakan untuk peralatan komunikasi. Terdapat banyak PCB hibrid frekuensi tinggi gelombang mikro di pasaran. Teknologi pembuatan PCB hibrid frekuensi tinggi gelombang mikro ini juga meletakkan keperluan yang lebih tinggi. Kami telah pakar dalam pemprosesan IPCB selama lebih dari 10 tahun dan dapat menyediakan perkhidmatan pembuatan PCB hibrid berbilang lapisan. Kami mempunyai semua peralatan yang diperlukan untuk keseluruhan proses pengeluaran PCB hibrid pelbagai lapisan, mematuhi sistem pengurusan standard antarabangsa ISO9001-2000, dan telah meluluskan pensijilan sistem IATF16949 dan ISO 14001. Produknya telah meluluskan pensijilan UL dan mematuhi piawaian IPC-A-600G dan IPC-6012A. Kami boleh menyediakan sampel PCB dan perkhidmatan batch yang berkualiti tinggi, tinggi, dan tinggi microwave frekuensi tinggi dan perkhidmatan batch.
