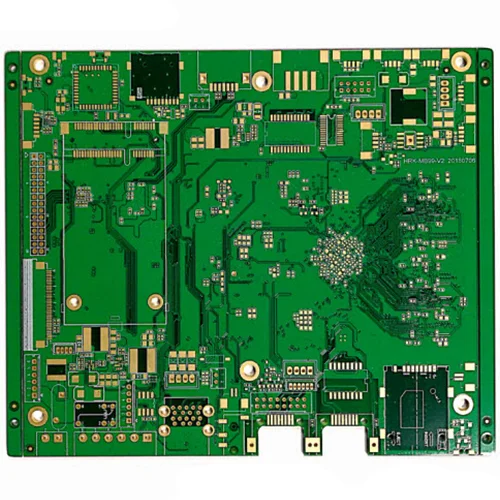

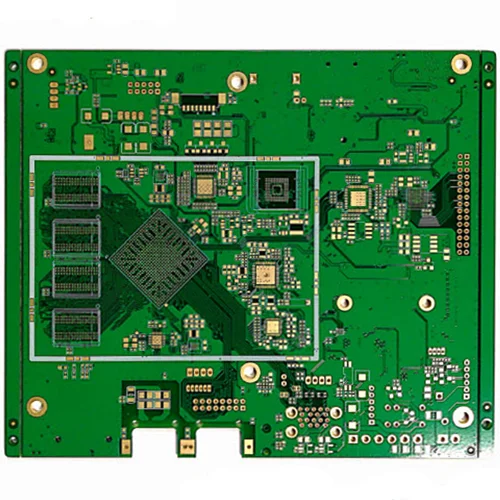

Papan litar PCB 8-lapisan

Papan litar PCB 8-lapisan adalah PCB berbilang lapisan yang menyediakan ruang penghalaan yang mencukupi untuk aplikasi yang memerlukan pelbagai pulau kuasa. Papan litar bercetak ini dapat membantu meningkatkan prestasi EMC dengan menambahkan dua pesawat.

Papan ini sering dipasang pada peranti padat seperti papan induk, jam tangan yang boleh dipakai, backplanes, dan lain-lain. Kos peningkatan PCB 8-lapisan membenarkan kos tambahan untuk prestasi EMC yang sangat baik. Stackup PCB 8-lapisan terdiri daripada 4 pesawat dan 4 lapisan penghalaan yang disambungkan oleh 7 baris bahan dielektrik.

PCB mempunyai papan enam lapisan untuk prestasi EMC yang lebih tinggi. PCB 8-lapisan dimeteraikan dengan topeng solder di bahagian bawah dan atas.

Stackup PCB 8-lapisan mempunyai banyak kelebihan yang menjadikannya alternatif yang ideal untuk bahan papan litar yang lain. Berikut adalah manfaat PCB ini;

Kurangkan kerapuhan: PCB 8-lapisan mengurangkan kerapuhan peranti dan meningkatkan prestasi keseluruhan. Ini membantu melindungi lapisan dalaman dari bunyi bising, dengan itu mengurangkan kelemahannya kepada daya luaran.

Mengurangkan Sinaran: Stackup berbilang lapisan ini membantu menghapuskan sebarang radiasi yang mungkin berlaku dalam aplikasi berkelajuan tinggi. Tidak seperti stackups lain, 8 lapisan PCB menghapuskan radiasi EMI.

Kos operasi yang lebih rendah: 8 lapisan PCB stackup adalah pilihan kos efektif. Bagi pengganti dan pembersihan, timbunan ini dapat menjimatkan banyak wang. Ini bermakna bahawa stackup PCB 8-lapisan memerlukan sedikit penyelenggaraan dan sangat tahan lama.

Peningkatan Fungsi: Memilih PCB 8-lapisan akan membantu meningkatkan kelajuan dan fungsi peranti yang digunakan. Papan litar bercetak sedemikian lebih dipercayai dan praktikal dalam aplikasi yang berbeza. PCB ini mempunyai lebih daripada 4 lapisan bahan konduktif untuk meningkatkan penghalaan isyarat.

Aplikasi stackup PCB 8-lapisan

Stackup PCB 8-lapisan adalah jenis stackup yang paling biasa di kebanyakan peralatan elektrik. PCB berbilang lapisan ini boleh digunakan dalam pelbagai aplikasi seperti:

Industri perubatan

Industri automotif

Industri pembuatan

Industri pemprosesan kimia

Industri Aeroangkasa
