PCB berkelajuan tinggi berkualiti tinggi 24-lapisan berkualiti tinggi ditawarkan oleh pengilang China Viafull. Beli PCB berkelajuan tinggi berkepadatan tinggi 24-lapisan yang berkualiti tinggi secara langsung dengan harga yang rendah. PCB 24-lapisan adalah papan multilayer maju dengan 24 lapisan tembaga. PCB termasuk lapisan isyarat, lapisan tanah, dan lapisan kuasa. Juga, PCB ini terdiri daripada skrin sutera, topeng solder, dan lain-lain. PCB 24-lapisan adalah kira-kira 5mm tebal. Ia menyediakan kestabilan dimensi kerana bilangan lapisan di dalamnya.
Pengilang mengatur lapisan tanah dan lapisan isyarat dengan berkesan. Ini membantu memastikan PCB bersesuaian dengan aplikasi HDI. Aplikasi ini adalah interkoneksi berkepadatan tinggi. Bahan yang digunakan dalam PCB 24-lapisan memastikan pemalar dielektrik yang rendah. Juga, bahan dielektrik yang digunakan dalam papan multilayer maju ini adalah nipis. Jadi ini membantu membuat gandingan yang ketat di antara lapisan.
PCB 24-lapisan mengandungi bahan yang berbeza dalam proses pembuatannya. Ia menggunakan bahan seperti foil tembaga, FR4, CEM3, dan resin epoksi. Dalam PCB ini, pengeluar melaming bahan foil tembaga dan bahan resin gentian kaca bersama -sama. FR4 adalah bahan PCB yang memberikan ketegaran yang cukup dalam elektronik. Ia menyediakan suhu peralihan kaca yang mencukupi.
Tambahan pula, bahan ini mempunyai rintangan kelembapan yang sangat baik. Ini bermakna bahawa PCB yang mengandungi FR4 dapat menahan suhu yang tinggi. Selain itu, bahan ini mempunyai kekuatan dielektrik yang sesuai.
Silkscreen, FR4, dan topeng solder adalah bahan asas 24 lapisan PCB. Suhu peralihan kaca yang tinggi adalah ciri penting 24 lapisan PCB.
Bahan lain yang digunakan dalam 24 lapisan pembuatan PCB termasuk foil tembaga dan prepreg. 24 lapisan PCB boleh mempunyai ketebalan tembaga yang berbeza. Ketebalan tembaga dan bilangan lapisan membantu ia menjalankan beban semasa yang tinggi.
24 lapisan PCB stackup adalah susunan lapisan atas pada papan litar. Dalam PCB pelbagai lapisan, terdapat beberapa cara untuk meletakkan lapisan tembaga di papan. Pengilang mempertimbangkan beberapa faktor penting sebelum mengatur stackup pelbagai lapisan.
Dalam 24 lapisan stackup, terdapat lapisan penghalaan, lapisan tanah, dan lapisan kuasa. Lapisan penghalaan boleh menjadi lapisan atas, tengah, atau bawah. Lapisan tanah dan kuasa sangat penting dalam stackup ini.
Lapisan penghalaan membuat interkoneksi antara komponen. Pengilang boleh meletakkan lapisan pendawaian di bahagian bawah, atas, atau tengah. Ini bergantung kepada keperluan permohonan Lembaga. Routing isyarat adalah bahagian kritikal dari papan multilayer. Struktur stackup PCB 24-lapisan menentukan fungsinya. Stackup selaras dengan baik akan memastikan penghalaan isyarat dalam PCB.
Pembuatan PCB 24-lapisan melibatkan proses tertentu. Oleh kerana PCB ini mempunyai sepuluh lapisan bahan konduktif, pembuatannya adalah kompleks. Pengilang melamar lapisan teras dan prepreg di bawah tekanan tinggi dan suhu tinggi.
Semasa proses ini, pengeluar memastikan bahawa tiada udara di antara lapisan PCB. Mereka juga memastikan bahawa pelekat yang menjamin lapisan cair dengan betul. PCB 24-lapisan terdiri daripada pelbagai bahan. Inti dan prepreg adalah bahan yang sama. Walau bagaimanapun, prepreg lebih mulur daripada teras. Ini kerana ia tidak sembuh sepenuhnya. Apabila pengeluar menggunakan suhu tinggi ke stackup, prepreg cair. Lapisan kemudian dihubungkan bersama. Selepas penyejukan, hasilnya adalah papan 24 lapisan pepejal. Pengilang memohon topeng solder ke papan multilayer. Peranan topeng solder adalah untuk mengelakkan jejak daripada kekurangan. Lapisan dalaman papan multilayer termasuk fiberglass dan teras epoksi, dan prepreg melaminasi lapisan ini bersama -sama. Pengilang menyusun lapisan dalaman bersama -sama untuk memastikan lapisan diselaraskan.
Proses pengeluaran PCB 24-lapisan digambarkan secara ringkas seperti berikut:
Pengimejan lapisan dalaman dan etsa
Laminasi lapisan dalaman
Papan penggerudian
Pengimejan lapisan luar
Penyaduran dan etsa
Pelucutan etsa lapisan luar
Topeng solder
Percetakan Skrin
Ujian
PCB ini membantu meningkatkan fungsi peranti elektronik. Lembaga 24-lapisan mempunyai kelebihan besar yang diperlukan untuk projek itu. Beberapa kelebihan ini adalah:
Reka bentuk padat
PCB 24-lapisan menyokong reka bentuk padat. Lapisan tanah dan lapisan isyarat PCB bertindih antara satu sama lain. Papan ini sesuai untuk peranti kecil seperti komputer riba, telefon bimbit, dan lain -lain. Peranti elektronik semakin kecil dan lebih kompleks. PCB 24-lapisan sesuai untuk peranti kompleks dan kecil.
Sesuai untuk suhu yang berbeza
PCB 24-lapisan boleh berfungsi pada suhu yang berbeza. PCB ini direka untuk bekerja pada suhu yang berbeza. Papan 24-lapisan sesuai untuk aplikasi berprestasi tinggi dan mewah.
Pengaliran semasa yang tinggi
Satu lagi kelebihan penting dalam jenis PCB ini adalah keupayaan untuk membawa beban semasa yang tinggi. PCB boleh didapati dengan ketebalan tembaga yang berbeza. Ia dapat menahan kuasa tinggi.
Fungsi tinggi
PCB 24-lapisan sangat praktikal. Oleh itu, ia digunakan secara meluas dalam interkoneksi berkepadatan tinggi dan projek kuasa tinggi. Di samping itu, PCB juga meningkatkan kecekapan projek berkelajuan tinggi.

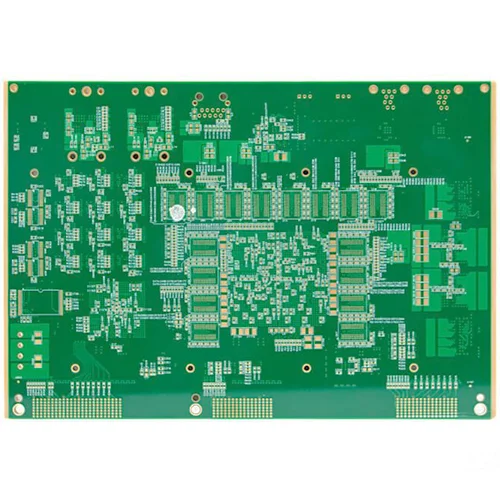

Nama: | PCB berkelajuan tinggi berkepadatan tinggi 24-lapisan |
Bahan: | TU872SLK |
Bilangan lapisan: | 24 |
Ketebalan: | 3. 2 ± 0. 32mm |
Diameter minimum lubang mekanikal: | 0. 25mm |
Trek/padang minimum: | 75/75um |
Ketebalan papan minimum ke nisbah apertur: | 12. 8: 1 |
Rawatan Permukaan: | Setuju 0. 05um |
Kawasan Permohonan: | Aeroangkasa |
