Adakah Viafine Hibrid PCB Frekuensi Tinggi Masa Depan Komunikasi Berkelajuan Tinggi?

Dengan pembangunan 5G, radar, komunikasi satelit dan rangkaian wayarles berkelajuan tinggi,PCB frekuensi tinggis semakin meluas digunakan dalam peralatan komunikasi dan produk elektronik. Viafine, sebagai pengilang profesional China, telah lama menumpukan pada R&D dan pembuatan PCB frekuensi tinggi hibrid, menyediakan penyelesaian papan hibrid frekuensi tinggi berkualiti tinggi, kestabilan tinggi dan berbilang lapisan. Artikel ini akan memperkenalkan secara menyeluruh parameter produk PCB hibrid frekuensi tinggi Viafine, reka bentuk struktur, kelebihan teknikal dan kebimbangan pelanggan, membantu pembeli global memahami nilai teras dan potensi aplikasinya.

I. Pengenalan kepada PCB Hibrid Frekuensi Tinggi Viafine

ViafinePCB hibrid frekuensi tinggi ialah papan litar komposit yang menggabungkan bahan frekuensi tinggi dengan papan epoksi tradisional. Ia menampilkan kehilangan penghantaran isyarat rendah, kawalan impedans berketepatan tinggi, dan kestabilan terma yang baik, dan digunakan secara meluas dalam:

Stesen pangkalan wayarles menerima antena
Penguat kuasa
Sistem radar
Sistem navigasi
Peralatan penghantaran isyarat berkelajuan tinggi

Kelebihan teras: herotan isyarat rendah, kelewatan penghantaran pendek, rintangan haba yang tinggi, kebolehsuaian tinggi dan kebolehprosesan yang tinggi. Melalui struktur tindanan yang munasabah dan reka bentuk bahan penimbal tiga dalam satu, masalah ledingan dan pengecutan papan komposit frekuensi tinggi semasa penekanan panas dapat diselesaikan dengan berkesan.

Viafinemenawarkan pensijilan CE dan mengekalkan inventori yang besar, menyediakan pembeli global dengan harga kilang yang kompetitif dan perkhidmatan selepas jualan profesional.

II. Parameter Teknikal PCB Hibrid Frekuensi Tinggi

Untuk memenuhi keperluan tepat pelbagai peranti komunikasi untuk penghantaran isyarat frekuensi tinggi, parameter teknikal PCB hibrid frekuensi tinggi Viafine adalah seperti berikut:

1. Senarai Parameter Produk Teras

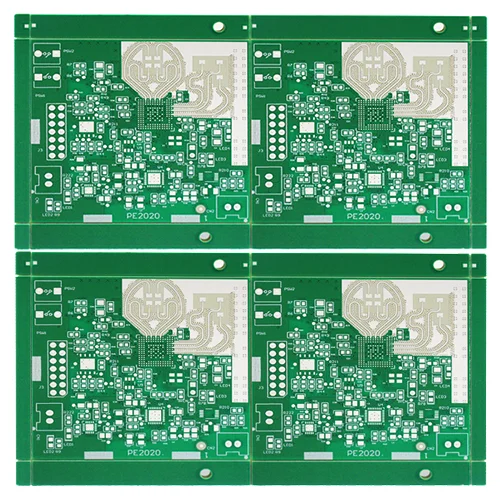

Nama Produk: Papan PCB Frekuensi Tinggi Hibrid

Jenama: Viafine

Bahan: Rogers 4835 + IT180A

Bilangan Lapisan: 6L

Ketebalan Tembaga: 1oz

Ketebalan Papan: 1.2mm

Diameter Lubang Minimum: 0.15mm

Lebar Garisan Minimum: 0.1mm

Jarak Garisan Minimum: 0.1mm

Rawatan Permukaan: Emas Rendaman

Frekuensi Berkenaan: Komunikasi Gelombang Mikro Frekuensi Tinggi

Kawalan Impedans: Tepat ±5%

Prestasi Penebat: Kestabilan Tinggi

Prestasi Terma: TG ≥ 180°C

Penilaian Kebakaran: UL94V-0

III. Struktur dan Ciri Timbunan PCB Hibrid Frekuensi Tinggi

PCB hibrid frekuensi tinggi menggunakan struktur tindanan berbilang lapisan semasa pembuatan, mencapai prestasi elektrik yang cemerlang dan kekuatan mekanikal melalui reka bentuk yang tepat:

Reka Bentuk Timbunan

Lapisan Kuprum L1 (Papan Frekuensi Tinggi) → Lapisan Kuprum L2 (Papan PP) → Lapisan Kuprum L3 (Substrat Resin Epoksi) → Lapisan Kuprum L4. Lapisan kuprum L2, L3 dan L4 mempunyai slot saiz yang sama di lokasi yang sama. Lapisan tembaga L4 membenamkan bahan kusyen tiga dalam satu.

Bahan Kusyen Tiga Dalam Satu

Terdiri daripada dua lapisan filem pelepas, ia mengisi slot semasa menekan panas, menghalang penyok logam dan mengekalkan kerataan permukaan papan.

Malah Reka Bentuk Penekanan Panas

Plat aluminium, plat keluli, dan lapisan kusyen kertas kraf masing-masing disusun pada lapisan dalam dan luar papan frekuensi tinggi, memastikan pemanasan seragam semasa menekan panas dan mengawal lengkokan dan pengembangan papan.

Ciri-ciri Bahan

Papan frekuensi tinggi menggunakan polytetrafluoroethylene (PTFE), yang mempunyai ciri pengembangan haba yang berbeza daripada papan berasaskan epoksi. Melalui kawalan proses yang munasabah, acuan papan kebolehpercayaan tinggi dicapai.
