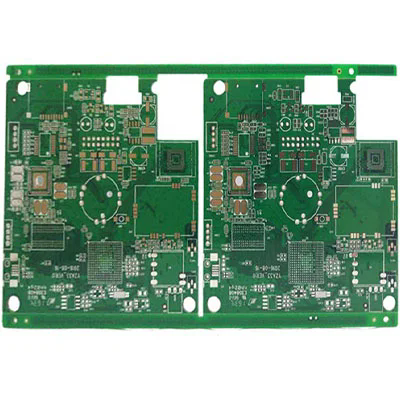

Apa yang menjadikan FR4 PCB sebagai tulang belakang elektronik moden?

Dalam industri elektronik yang berkembang pesat,FR4 PCB(Flame Retardant Grade 4 Circuit Board) berdiri sebagai bahan asas yang paling banyak digunakan dan boleh dipercayai untuk papan litar bercetak. Dikenali dengan kekuatan mekanikal yang sangat baik, penebat elektrik, dan rintangan kelembapan, PCB FR4 telah menjadi pilihan pilihan untuk industri dari telekomunikasi dan automotif kepada peranti perubatan dan elektronik pengguna.

Istilah FR4 merujuk kepada lembaran laminate epoksi yang diperkuat kaca yang digunakan sebagai substrat dalam pembuatan PCB. Ia memastikan kestabilan struktur, mengekalkan penebat antara lapisan konduktif, dan menyokong litar elektronik berkepadatan tinggi tanpa degradasi. Gabungan kain gentian kaca dan pengikat resin epoksi memberikan ketegaran sambil mengekalkan papan ringan dan tahan panas.

Apa yang menjadikan FR4 PCB menjadi bahan pilihan?

Bahan FR4 memainkan peranan penting dalam mengimbangi prestasi, kecekapan kos, dan pembuatan. Fleksibilitasnya membolehkannya digunakan dalam reka bentuk PCB tunggal lapisan, lapisan dua, dan multilayer.

Kelebihan utama FR4 PCB:

1. Kekuatan dielektrik tinggi:
   FR4 mengekalkan rintangan penebat yang stabil di bawah voltan tinggi, menghalang kebocoran elektrik.

2. Kestabilan terma yang sangat baik:
   Dengan suhu peralihan kaca (TG) biasanya antara 130 ° C dan 180 ° C, PCB FR4 boleh beroperasi dalam persekitaran suhu tinggi.

3. Ketahanan mekanikal:
   Pangkalan gentian kaca memberikan ketegaran dan kekuatan mekanikal, meminimumkan ubah bentuk semasa pemasangan atau operasi.

4. Keberkesanan kos:
   Berbanding dengan bahan khusus seperti polyimide atau seramik, FR4 menawarkan keseimbangan sempurna antara prestasi dan kemampuan.

5. Rintangan Kelembapan:
   Matriks resin epoksi menghalang penyerapan air, menjadikan FR4 sesuai untuk persekitaran lembap.

6. Rintangan Kimia:
   FR4 mengekalkan integriti struktur dan elektrik walaupun terdedah kepada fluks, agen pembersih, atau bahan pencemar alam sekitar.

Parameter teknikal PCB biasa FR4

Mengapa FR4 PCB adalah asas elektronik moden

Oleh kerana peranti elektronik menjadi lebih kecil, lebih cepat, dan lebih cekap, permintaan untuk bahan PCB berprestasi tinggi telah dipergiatkan. FR4 kekal sebagai standard kerana kesesuaian dan keserasiannya dengan proses fabrikasi canggih seperti Teknologi Permukaan Mount (SMT), melalui penggerudian, dan penyusun multilayer.

Aplikasi di seluruh industri:

• Elektronik Pengguna: Telefon pintar, komputer riba, dan peranti yang boleh dipakai bergantung pada PCB FR4 untuk litar yang ringan dan ringan.

• Automotif: Modul kawalan enjin, sistem pencahayaan LED, dan unit infotainment menggunakan FR4 tinggi TG untuk menahan turun naik suhu.

• Telekomunikasi: Substrat FR4 didapati di router, stesen asas, dan penguat isyarat yang memerlukan penghantaran isyarat yang konsisten.

• Peranti perubatan: Peralatan seperti monitor ECG dan pam infusi bergantung kepada FR4 untuk kebolehpercayaan dan penebat.

• Automasi Perindustrian: Pengawal, relay, dan robotik menggunakan papan FR4 untuk kestabilan dalam persekitaran getaran tinggi.

Mengapa jurutera lebih suka FR4:

• Keseimbangan kekuatan dan fleksibiliti: Menyokong konfigurasi PCB yang tegar dan tegar.

• Keserasian dengan pematerian bebas plumbum: sesuai untuk pengeluaran yang mematuhi ROHS.

• Integriti isyarat yang sangat baik: Mengekalkan impedans yang konsisten untuk penghantaran data berkelajuan tinggi.

• Ketebalan dan kiraan lapisan yang disesuaikan: Boleh didapati dari 0.2mm hingga 3.2mm dan boleh menampung 2 hingga 16+ lapisan.

Trend Teknologi Muncul:

Evolusi litar berkelajuan tinggi dan frekuensi tinggi mendorong FR4 ke had baru. Pengilang kini sedang membangunkan bahan FR4 yang diubahsuai dengan pemalar dielektrik yang lebih rendah (DK <4.0) dan peningkatan pelesapan haba. Kemajuan ini menjadikan FR4 sesuai untuk komunikasi 5G, modul IoT, dan sistem radar automotif.

Bagaimana FR4 PCB Menyokong Inovasi Elektronik Masa Depan

Oleh kerana peralihan industri elektronik ke reka bentuk yang lebih bijak, lebih kecil, dan lebih mampan, generasi PCB FR4 yang akan datang mesti memenuhi cabaran baru - pengurusan haba, integriti isyarat, dan pematuhan alam sekitar.

High-Tg FR4: Untuk persekitaran menuntut

Bahan-bahan FR4 Tinggi TG (Tg ≥ 170 ° C) telah menjadi penting dalam aplikasi yang mengalami haba yang berterusan, seperti penguat kuasa, pencahayaan LED, dan sistem kenderaan elektrik. Suhu peralihan kaca yang lebih tinggi memastikan bahawa PCB mengekalkan kestabilan struktur walaupun di bawah beban haba yang berterusan.

FR4 Rendah: Untuk litar frekuensi tinggi

Bahan FR4 yang rendah dilindungi direkayasa untuk aplikasi RF dan microwave. Mereka mengurangkan pelemahan isyarat dan mengekalkan kawalan impedans, menjadikannya ideal untuk antena 5G, komunikasi satelit, dan pusat data.

FR4 mesra alam: Ke arah elektronik yang mampan

Dengan peningkatan penekanan terhadap tanggungjawab alam sekitar, bahan FR4 bebas halogen mendapat daya tarikan. Bahan -bahan ini menghilangkan retardan api brominasi tanpa menjejaskan keselamatan kebakaran atau kekuatan mekanikal. Pengilang juga mengamalkan komposit gentian kaca untuk mengurangkan sisa.

Integrasi Pembuatan Pintar

Pengeluaran PCB FR4 moden menggabungkan pemeriksaan optik automatik (AOI), penggerudian laser, dan penghalaan CNC, memastikan ketepatan dan konsistensi. Dikombinasikan dengan pengoptimuman reka bentuk AI-yang didorong oleh AI dan pemantauan kualiti berasaskan IOT, proses pembuatan PCB FR4 lebih pintar dan cekap daripada sebelumnya.

Soalan yang sering ditanya mengenai PCB FR4

S1: Apakah perbezaan antara standard FR4 dan bahan FR4 Tinggi TG?
A1: Perbezaan utama terletak pada suhu peralihan kaca (TG). FR4 standard biasanya mempunyai TG sekitar 130 ° C, menjadikannya sesuai untuk kebanyakan elektronik pengguna. High-TG FR4 berkisar antara 170 ° C hingga 180 ° C dan direka untuk persekitaran suhu tinggi seperti elektronik automotif dan modul LED. High-TG FR4 juga mempamerkan kestabilan mekanikal yang lebih baik dan mengurangkan risiko delaminasi semasa pematerian.

S2: Bolehkah FR4 PCB digunakan untuk litar frekuensi tinggi atau berkelajuan tinggi?
A2: Walaupun standard FR4 sesuai untuk reka bentuk tujuan umum, ia mungkin tidak melakukan optimum dalam aplikasi frekuensi tinggi di atas 1 GHz disebabkan oleh kerugian dielektrik. Walau bagaimanapun, varian FR4 yang rendah dengan nilai DK dan DF yang dikurangkan telah dibangunkan untuk kes penggunaan sedemikian. Bahan-bahan yang dinaik taraf ini membolehkan pereka untuk mengekalkan integriti isyarat dalam sistem komunikasi berkelajuan tinggi tanpa peningkatan kos.

Prospek masa depan teknologi PCB FR4

Pasaran PCB FR4 global terus berkembang dengan mantap, didorong oleh peningkatan permintaan untuk peranti yang berkaitan, teknologi EV, dan infrastruktur pintar. Sebagai reka bentuk interkoneksi berkepadatan tinggi dan berkepadatan tinggi menjadi standard, bahan FR4 berkembang untuk menawarkan pelesapan haba yang lebih baik, kerugian dielektrik yang lebih rendah, dan kebolehpercayaan yang lebih baik.

Dalam masa terdekat, pembinaan PCB hibrid-menggabungkan FR4 dengan laminat frekuensi tinggi seperti bahan PTFE atau Rogers-akan membolehkan penyelesaian kos efektif untuk aplikasi campuran dan RF campuran. Inovasi ini memastikan bahawa FR4 tetap relevan walaupun sistem elektronik mencapai tahap kerumitan yang belum pernah terjadi sebelumnya.

Mengapa FR4 PCB kekal sebagai standard industri

PCB FR4 telah memperoleh reputasi mereka melalui gabungan kebolehpercayaan, fleksibiliti, dan kemampuan. Dari telefon pintar ke satelit, FR4 terus berfungsi sebagai asas untuk inovasi yang tidak terkira banyaknya. Kesesuaiannya terhadap teknologi baru-dari litar berkelajuan tinggi hingga pengeluaran mesra alam-menjamin bahawa FR4 akan tetap menjadi bahan pilihan untuk tahun yang akan datang.

Sebagai pengeluar yang dipercayai,ViafullMenyampaikan PCB FR4 berkualiti tinggi yang direka untuk memenuhi keperluan pelanggan global yang pelbagai. Setiap papan dihasilkan dengan ketepatan, menggunakan bahan-bahan canggih dan proses fabrikasi canggih untuk memastikan prestasi dan ketahanan.

Bagi jurutera, pereka, dan pakar perolehan yang mencari penyelesaian PCB FR4 tersuai, pasukan kami menawarkan kepakaran teknikal, pemulihan cepat, dan sokongan komprehensif dari prototaip kepada pengeluaran besar -besaran.

Hubungi kamiHari ini untuk mengetahui bagaimana penyelesaian PCB FR4 Viafull dapat menggerakkan inovasi generasi akan datang.
