Apakah papan litar BGA kecil?

Dalam bidang pembuatan elektronik hari ini di mana keperluan untuk pengurangan, prestasi tinggi dan penggunaan kuasa rendah semakin meningkat,Papan litar BGA kecilmenjadi pilihan arus perdana dalam industri. BGA, nama penuh yang merupakan array grid bola, berbeza dengan kaedah pembungkusan pin tunggal tradisional. Ia bijak mengedarkan titik sambungan solder di kawasan pesawat dua dimensi di bahagian bawah komponen. Kaedah pembungkusan ini bukan sahaja meningkatkan ketumpatan pin, tetapi juga mengoptimumkan prestasi elektrik dan kapasiti pelesapan haba, menjadikannya bersinar dalam peralatan elektronik mewah.

Apakah perubahan yang boleh dibawa oleh papan litar BGA kecil ke produk?

Menggunakan papan litar BGA kecil bermakna integrasi fungsional yang lebih tinggi, kawasan pembungkusan yang lebih kecil dan prestasi yang lebih stabil. Oleh kerana penggunaan sambungan bola solder ketepatan tinggi, ia mempunyai kelebihan semulajadi dalam penghantaran isyarat dan anti-interferensi, dan sesuai untuk persekitaran aplikasi frekuensi tinggi dan berkelajuan tinggi dengan keperluan yang tinggi untuk kestabilan prestasi. Di samping itu, pembungkusan BGA dapat menyelesaikan masalah kebolehpercayaan kimpalan yang dihadapi oleh pembungkusan pin tradisional, sangat mengurangkan risiko pematerian palsu dan hubungan yang lemah, dan meningkatkan lagi kestabilan jangka panjang dan hayat perkhidmatan keseluruhan produk.

Apa yang istimewa mengenai papan litar BGA kecil dari segi spesifikasi teknikal?

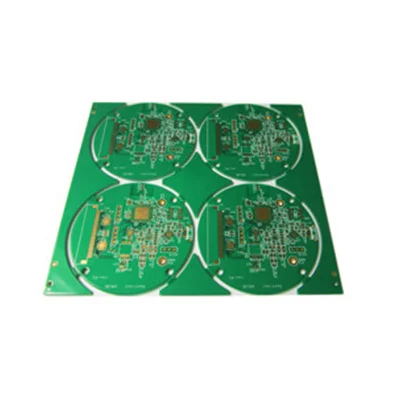

IniPapan litar BGA kecilmengamalkan reka bentuk struktur papan empat lapisan dan menggunakan bahan suhu tinggi FR4 TG170 untuk memastikan kestabilan terma yang baik di bawah pelbagai keadaan kerja yang kompleks. Ketebalan lembaga dikawal pada 1.6mm, yang memenuhi keperluan reka bentuk arus perdana. Kaedah rawatan permukaan mengamalkan Enig (emas penyaduran nikel kimia), dan ketebalan lapisan emas adalah 2 inci mikro, yang bukan sahaja meningkatkan kebolehpercayaan kimpalan, tetapi juga meningkatkan keupayaan anti-pengoksidaan. Jarak lebar/jarak garis minimum boleh mencapai 0.07/0.09mm, dan diameter pad BGA adalah tepat hingga 0.25mm, menunjukkan keupayaan kawalan tepat kami dalam pemprosesan proses peringkat mikron.

Industri mana yang memerlukan papan litar BGA kecil yang paling banyak?

Papan litar BGA kecil digunakan secara meluas dalam telefon pintar, komputer riba, peranti yang boleh dipakai, sistem elektronik automotif, pengawal industri, modul komunikasi, peralatan perubatan, dan lain -lain, yang mempunyai keperluan yang sangat tinggi untuk jumlah, prestasi dan kebolehpercayaan. Dengan perkembangan teknologi seperti AI, 5G, dan Internet of Things, permintaan untuk papan litar berkepadatan kecil dan tinggi terus meningkat, dan pembungkusan BGA adalah teknologi utama untuk memenuhi trend ini. Terutama dalam produk yang terkawal tetapi berfungsi dengan intensif, ia hampir tidak boleh digantikan.

Mengapa Memilih Kami?

Kami bukan sahaja memberi tumpuan kepada kestabilan bahan dan proses, tetapi juga bekerja keras pada kawalan kualiti dan perkhidmatan teknikal. Produk ini menggunakan Sunlight PSR-4000 Green Solder Mask Ink untuk memastikan penebat dan pengiktirafan visual yang baik; Pada masa yang sama, kami menyediakan perkhidmatan penyesuaian profesional, yang boleh menyesuaikan saiz pad, reka bentuk lapisan papan dan kaedah rawatan permukaan yang diperlukan untuk memenuhi keperluan yang berbeza dari produk terminal yang berbeza. Proses pengeluaran kami dilaksanakan dengan ketat mengikut sistem pengurusan kualiti ISO untuk memastikan setiap lembaga litar dapat memenuhi piawaian antarabangsa.

Ditubuhkan pada tahun 2009, Guang Dong Viafine PCB Limited adalah papan litar bercetak profesional (PCB) Perhimpunan Litar Bercetak (PCBA) perkhidmatan berteknologi tinggi, yang mengkhususkan diri dalam R & D dan pengeluaran papan multilayer tinggi dan papan khas. Untuk pertanyaan atau sokongan, hubungi kami disales13@viafinegroup.com.
